產品特點:
采用圓柱型彈簧載的帶補償性可動金屬閥座結構,密封性能可靠.球芯一閥座不會產生卡阻或脫離,使用壽命長.
球芯上的V形切口與金屬閥座之間具有剪切作用,特別適用于高粘度、含纖維、固體顆粒及漿料等介質.結構制造紙工業的紙漿顯得尤為優良.
閥門的流量大、壓力損失小、且介質不會沉積在閥體中腔,閥門不僅具有近似等百分比的流量特性、可調范圍大,z大可調比為100:1.還具有j確調節與可靠定位的功能.
本閥系列可配置多種驅動裝置.
產品詳細說明

產品性能規范:

公稱壓力	試驗壓力(Mpa)		適用介質	適用溫度
	殼體試驗	密封試驗
1.6	2.4	1.76	水、油、氣及高粘度、含纖維、固體顆粒等介質	-28℃～550℃
2.4	3.75	2.75
4.0	6.0	4.4
適用規范	連接法蘭	JB79-59 GB20592-97 AMSI B16.5
	試驗和檢驗	JB/T9092-99 API 598

主要零件材質表:

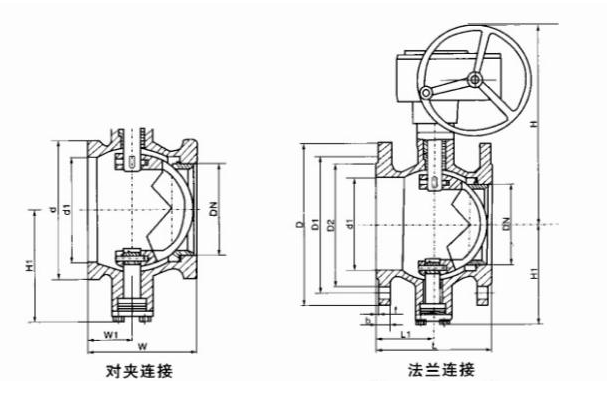

公稱壓或壓力級	公稱通徑		尺寸
公稱壓或壓力級	(mm)	(in)	W	L	W1	L1	d	d1	H1	H
PN1.6mpa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5mpa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
CLASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	60	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510
